安裝光伏支架需要注意什么？一篇文章帶你規避
時間: 2025-03-20 點擊:
光伏支架作為光伏發電系統的 “骨骼”，其安裝質量直接影響電站的安全性、發電效率與使用壽命。然而，行業調研顯示，約 30% 的光伏系統故障源于支架安裝缺陷。本文將從專業角度解析安裝光伏支架的核心注意事項，助您規避風險，實現高效穩定運行。
一、安裝前的準備工作
1. 明確項目需求與環境條件
支架選型：根據地形（山地 / 屋頂 / 水面）、氣候（風速 / 積雪 / 地震帶）選擇適配類型（如索結構、固定傾角或跟蹤式支架）。例如，沿海高風速地區需優先選用抗風等級≥12 級的柔性支架。
地質勘察：通過土壤取樣與承載力測試，確定基礎形式（樁基、混凝土墩或配重）。云南某山地電站因未檢測到地下溶洞，導致支架傾斜，修復成本超預算 20%。
合規性審查：核對設計圖紙是否符合《光伏發電站設計規范》GB 50797，確保組件間距、傾斜角度等參數滿足當地法規。
2. 材料與工具檢查
材料驗收：重點檢查鋼材材質（如 Q345B）、鍍鋅層厚度（≥85μm）及焊接工藝，避免使用銹蝕或變形部件。
工具校準：經緯儀、扭矩扳手等測量工具需經計量認證，確保安裝精度。某項目因角度偏差 3°，導致發電量損失 5%。
二、安裝過程中的技術要點
1. 基礎施工
定位放線：使用全站儀按設計圖紙標記錨點位置，誤差需控制在 ±2mm 內。
基礎澆筑：混凝土標號不低于 C25，澆筑后養護 7 天以上，確?？箟簭姸冗_標。北方地區需采用防凍脹處理，防止凍土破壞基礎。
2. 支架主體安裝
結構穩定性：采用 “先主框架后次結構” 的順序，使用臨時支撐防止傾覆。某項目因未固定主框架即吊裝組件，導致支架倒塌，造成人員輕傷。
螺栓緊固：嚴格按設計扭矩值（如 M16 螺栓需達 80N?m）施工，使用防松膠避免螺栓松動。
3. 組件安裝與調整
角度校準：通過傾角儀調整組件朝向，最佳角度計算公式為：傾角 = 當地緯度 ±15°（根據季節調整）。
間距優化：組件前后排間距需滿足冬至日 9:00-15:00 無遮擋，計算公式為：間距 = 組件高度 ×tan (當地緯度 + 15°)。
防雷接地：支架與接地扁鐵（40×4mm）可靠連接，接地電阻≤4Ω，符合《建筑物防雷設計規范》GB 50057。
三、安全與質量控制
1. 施工安全管理
高空作業：屋頂安裝需配置安全帶、安全網，風速≥6 級時暫停作業。2024 年某工地因未系安全帶導致墜落事故，造成 1 死 2 傷。
電氣防護：安裝前斷開逆變器直流側開關，防止觸電風險。
2. 質量驗收標準
外觀檢查：焊縫無夾渣、氣孔，鍍鋅層無剝落。
結構測試：使用激光測平儀檢測支架平整度，誤差≤3mm/m。
載荷試驗：對支架進行 1.5 倍設計荷載的靜載測試，持續 24 小時無變形。

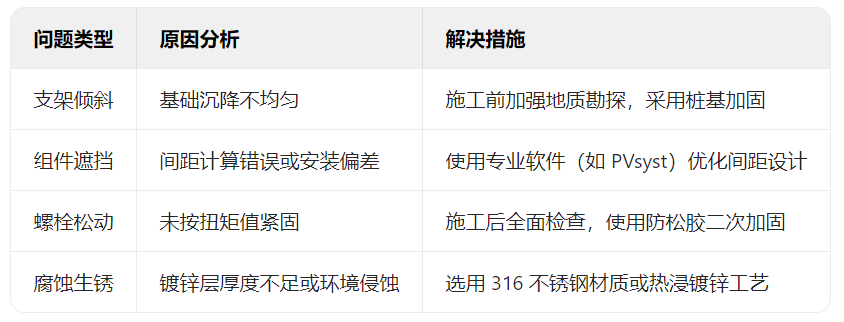

四、常見問題與解決方案
四、常見問題與解決方案
光伏支架安裝是一項技術性強、細節要求高的工作。從選型到驗收的每一個環節，都需嚴格遵循規范與標準。建議選擇具備資質的安裝團隊，并引入第三方監理進行質量把控。通過精細化施工與科學管理，可大幅降低后期維護成本，保障電站 25 年以上的穩定運行。
