光伏支架組件有哪些？全面解析光伏支架的組成
時間: 2025-03-20 點擊:

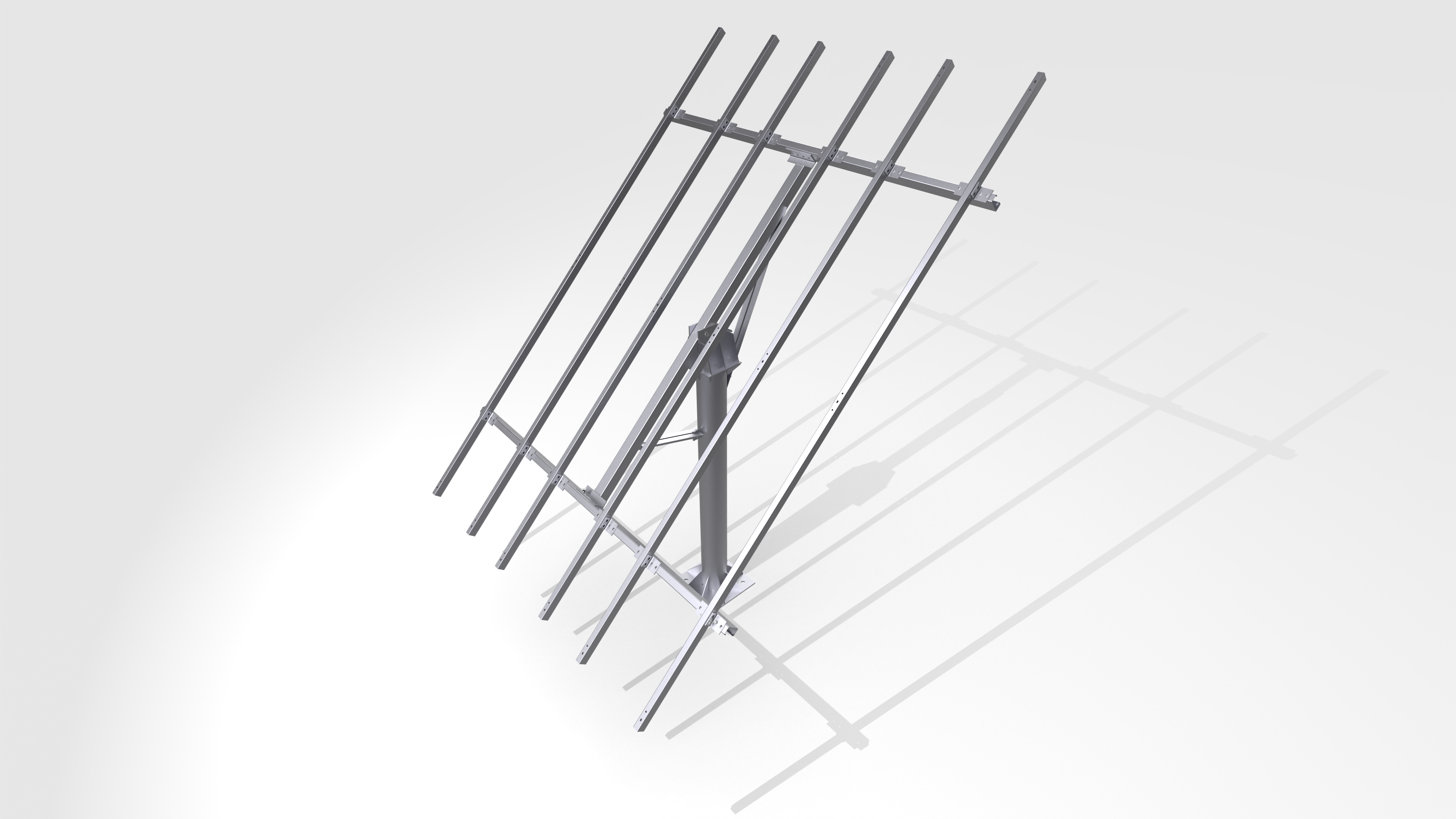

光伏支架是太陽能發電系統中不可或缺的一部分，它承載著光伏組件，確保其以最佳角度接收陽光，從而最大化發電效率。那么，光伏支架到底由哪些組件構成？這些組件又有什么作用？本文將為您詳細解析光伏支架的組成部分，幫助您更好地了解這一關鍵設備。
1. 主梁（導軌）
主梁是光伏支架的核心支撐部分，通常由鋁合金或鋼材制成。它的作用是固定光伏組件，并為整個支架系統提供主要的承重能力。主梁的設計需要考慮到抗風、抗雪等自然條件的影響，以確保支架的穩定性和耐久性。
材質：鋁合金（輕便、耐腐蝕）或鋼材（強度高、成本低）。
作用：支撐光伏組件，承受外部荷載。
2. 立柱（支撐柱）
立柱是光伏支架的垂直支撐部分，通常安裝在地面或屋頂上。它的高度和角度可以根據安裝地點的緯度和光照條件進行調整，以確保光伏組件能夠以最佳角度接收陽光。
材質：鋼材或混凝土。
作用：支撐整個支架系統，調整光伏組件的傾角。
3. 橫梁（連接桿）
橫梁是連接立柱和主梁的部件，通常呈水平或傾斜狀態。它的作用是增強支架的整體穩定性，并分擔主梁的荷載。
材質：鋼材或鋁合金。
作用：連接立柱和主梁，增強結構穩定性。
4. 地腳（基礎）
地腳是光伏支架與地面或屋頂連接的部分，通常采用混凝土基礎或地錨固定。地腳的設計需要根據地質條件和氣候條件進行調整，以確保支架的穩固性。
材質：混凝土、鋼材或地錨。
作用：固定支架，防止支架因風荷載或其他外力發生位移。

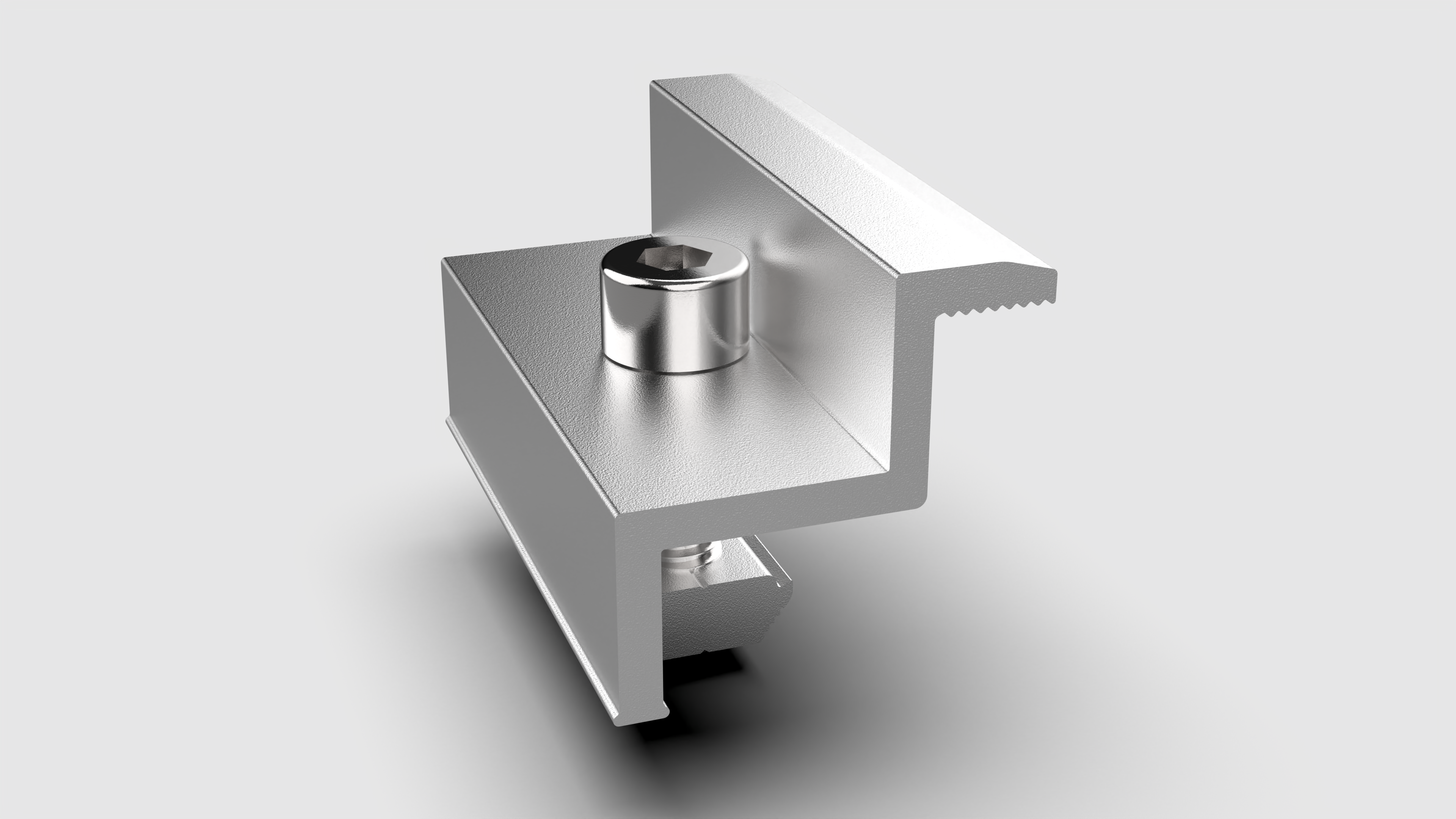

5. 夾具（壓塊）
夾具是用于固定光伏組件的部件，通常安裝在主梁上。它的作用是將光伏組件牢牢固定在支架上，防止其因風力或其他外力發生松動或脫落。
材質：鋁合金或不銹鋼。
作用：固定光伏組件，確保其穩定性。
6. 斜撐（加強桿）
斜撐是用于增強支架整體穩定性的部件，通常安裝在立柱和橫梁之間。它的作用是分散外部荷載，防止支架因強風或積雪發生變形。
材質：鋼材。
作用：增強支架的抗風、抗雪能力。
7. 連接件（螺栓、螺母等）
連接件是用于將各個支架部件固定在一起的零件，包括螺栓、螺母、墊片等。它們雖然體積小，但在整個支架系統中起著至關重要的作用。
材質：不銹鋼或鍍鋅鋼。
作用：連接支架各部件，確保結構的整體性和穩定性。
8. 跟蹤系統（可選）
在一些高效光伏系統中，還會(huì )配備跟蹤系統。跟蹤系統可以根據太陽的位置自動調整光伏組件的角度，從而最大化發電效率。跟蹤系統通常分為單軸跟蹤和雙軸跟蹤兩種類型。
單軸跟蹤：僅調整組件的水平角度。
雙軸跟蹤：同時調整組件的水平和垂直角度。
光伏支架組件的作用總結
光伏支架的各個組件共同協作，確保光伏組件能夠以最佳角度接收陽光，并承受各種自然條件的考驗。無論是地面電站、屋頂電站還是水面電站，光伏支架都扮演著至關重要的角色。
穩定性：通過立柱、橫梁、斜撐等部件，確保支架在強風、積雪等惡劣條件下依然穩固。
靈活性：通過調整立柱高度和傾角，適應不同地區的日照條件。
耐久性：采用耐腐蝕、高強度的材料，延長支架的使用壽命。
如何選擇合適的光伏支架組件？
選擇光伏支架組件時，需要根據具體的安裝環境、氣候條件以及預算情況進行綜合考慮。例如：
在風沙較大的地區，應選擇耐腐蝕性強的鋁合金材質。
在積雪較多的地區，應選擇承重能力更強的鋼材支架。
在平坦的地面電站中，可以考慮使用跟蹤系統以提高發電效率。
